Produktbeschreibung
Produktbeschreibung

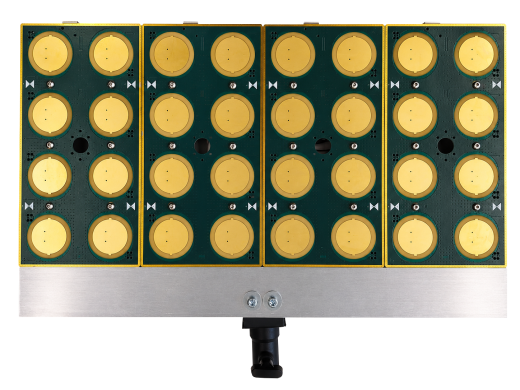

Das ESPARGOS One Aperture Kit 8×4 ist das größte fertig konfigurierte Antennenarray der ESPARGOS-One-Familie. Vier ESPARGOS-One-Module werden zu einer phasenkohärenten 8×4-Apertur mit insgesamt 32 dual-polarisierten Antennenelementen kombiniert.
Die große Apertur mit λ/2-Abstand ermöglicht eine besonders feine räumliche Auflösung für Angle-of-Arrival-Schätzung, MUSIC Spatial Spectrum und weitere Verfahren der Array-Signalverarbeitung. Clock und Phasenreferenz werden intern verteilt; die Module werden vormontiert, vorkonfiguriert und synchronisiert geliefert. Außer den Ethernet-Verbindungen ist keine zusätzliche Synchronisationsverkabelung erforderlich.
Highlights
- Phasenkohärentes 8 × 4 Antennenarray
- 4 synchronisierte ESPARGOS-One-Arrays
- 32 dual-polarisierte Antennenelemente
- λ/2-Antennenabstand
- Größte vorkonfigurierte ESPARGOS-One-Apertur
- Interne Clock- und Phasenreferenzverteilung
- Hohe Winkelauflösung für räumliche Signalverarbeitung
- Echtzeit-CSI für IEEE 802.11g/n/ax
- 20 MHz CSI-Bandbreite, bis 40 MHz bei 802.11n HT40
- Ethernet/PoE-Anbindung der einzelnen Module
- Weboberfläche und offene Python-Bibliothek pyespargos
- Vormontiert, vorkonfiguriert und für Stativbetrieb vorbereitet
Lieferumfang
- 1 × vormontiertes ESPARGOS Aperture Kit 8×4
- 4 × 2-m-Netzwerkkabel
- 1 × gedruckte ESPARGOS-One-Kurzanleitung
- 1 × Konfigurationsbeilage für das Aperture Kit 8×4

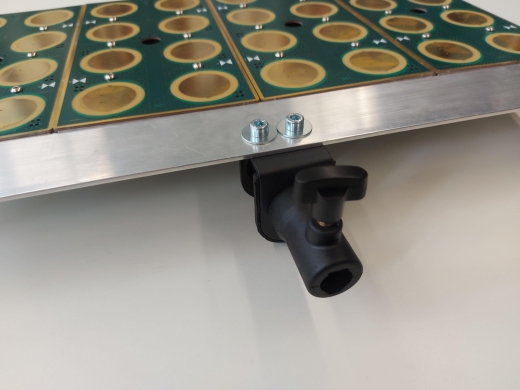

- 1 × 16-mm-Spigot-Klemme für Stativmontage
Anwendungen
Hochauflösende Angle-of-Arrival-Schätzung, MUSIC Spatial Spectrum, Wi-Fi Channel Sounding, Multipath- und Azimut-/Delay-Analyse, MIMO- und Array-Signalverarbeitung, Antennencharakterisierung sowie fortgeschrittene Forschung im Bereich Wireless Sensing.
