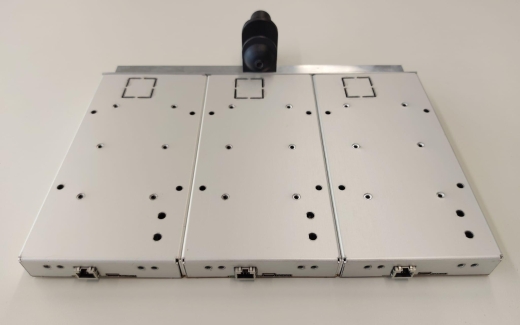

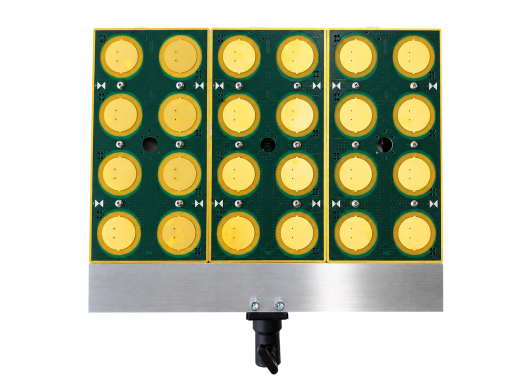

Das ESPARGOS One Aperture Kit 6×4 kombiniert drei ESPARGOS-One-Arrays zu einem fertig montierten, phasenkohärenten 6×4-Antennenarray. Insgesamt stehen 24 dual-polarisierte Antennenelemente mit λ/2-Abstand zur Verfügung. Gegenüber einem einzelnen 4×2-Array bietet die größere Apertur eine feinere Winkelauflösung für räumliche Signalanalyse und Angle-of-Arrival-Anwendungen.
Die gemeinsame Takt- und Phasenreferenz wird innerhalb des Systems verteilt. Die drei Arrays sind bereits montiert, synchronisiert und vorkonfiguriert; für den Betrieb müssen im Wesentlichen nur die Ethernet-Verbindungen hergestellt werden. Eine Spigot-Klemme für die Montage auf einem Stativ ist enthalten.
Highlights
- Phasenkohärentes 6 × 4 Antennenarray
- 3 synchronisierte ESPARGOS-One-Arrays
- 24 dual-polarisierte Antennenelemente
- λ/2-Antennenabstand
- Interne Verteilung der gemeinsamen Clock- und Phasenreferenz
- Höhere Winkelauflösung als mit einem einzelnen ESPARGOS One
- Echtzeit-CSI für 802.11g/n/ax
- 20 MHz CSI-Bandbreite, bis 40 MHz mit 802.11n HT40
- Ethernet/PoE-Anbindung der einzelnen Arrays
- Weboberfläche und offene Python-Bibliothek pyespargos
- Vormontiert und vorkonfiguriert
- Stativmontage über 16-mm-Spigot-Klemme
Lieferumfang
- 1 × vormontiertes ESPARGOS Aperture Kit 6×4
- 3 × 2-m-Netzwerkkabel
- 1 × gedruckte ESPARGOS-One-Kurzanleitung
- 1 × Konfigurationsbeilage für das Aperture Kit 6×4
- 1 × 16-mm-Spigot-Klemme für Stativmontage
Anwendungen
Präzisere Angle-of-Arrival-Schätzung, MUSIC Spatial Spectrum, Wi-Fi Channel Sounding, räumliche Kanalcharakterisierung, Multipath-Analyse, Antennen- und Abdeckungsmessungen sowie Forschung an großen phasenkohärenten Antennenarrays.
